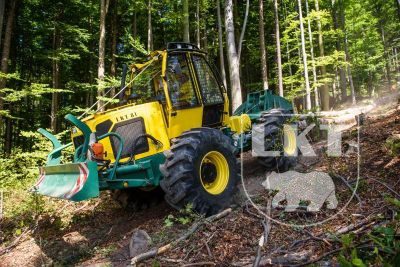

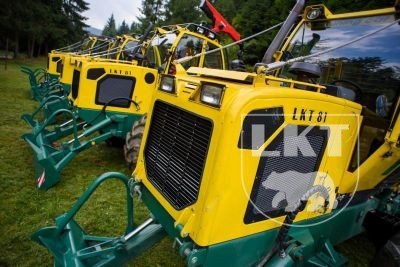

LKT 81 ITL

Das Konzept des Forstschleppers LKT 81 ITL beinhaltet die bewährte klassische Technik vom LKT81T, der mit dem Antrieb von allen Rädern der gleichen Grösse mit einem Drehlager und automatischer Bewegungsverriegelung im Mittelgelenk ausgerüstet ist.

Der Schlepper ist mittels Knickgelenk von zwei Hydraulikzylindern gelenkt.

Die Abknickung des Rahmens rund um den vertikalen Bolzen ist bis zu 43°möglich.

Der Antrieb erfolgt über einen Dieselmotor mit hydrodynamischem Fahrantrieb (unter Last schalbar). Das nachgeschaltete Verteilergetriebe erhöht die Manövrierfähigkeit und den Fahrkomfort in anspruchvollem Gelände.

Mehr erfahren

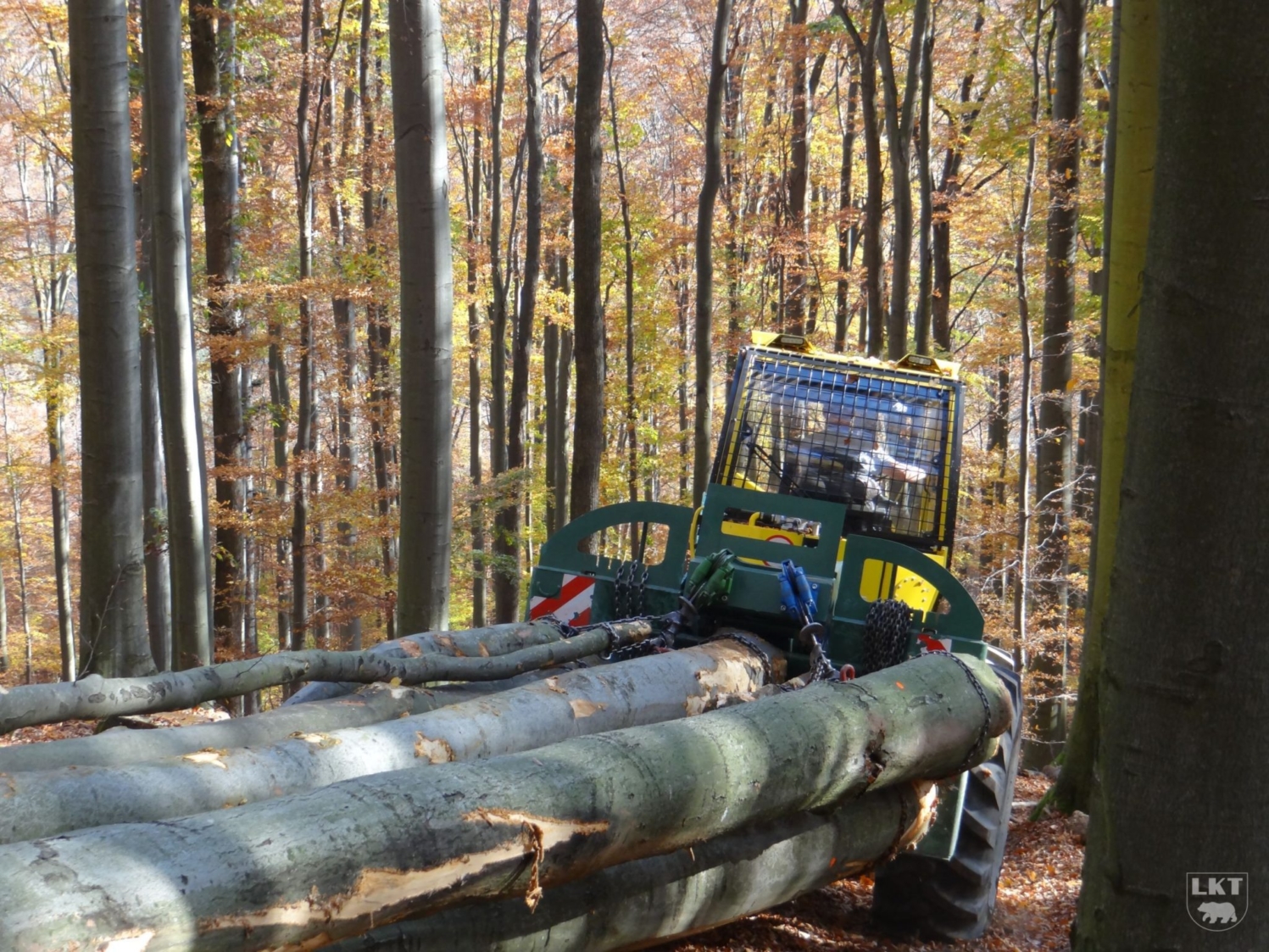

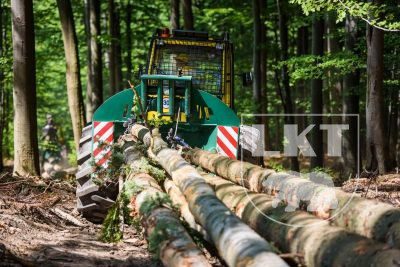

Der LKT 81 ist konzipiert für das Rücken von Stämmen aus einem Baumbestand mittels Seilwinde. Für diesen Anwendungsbereich ist die Doppeltrommelwinde 2×80 kN ideal dimensioniert.

Nach dem heranziehen der Stämme zum Schlepper können die Stämme angehoben und weiter transportiert werden.

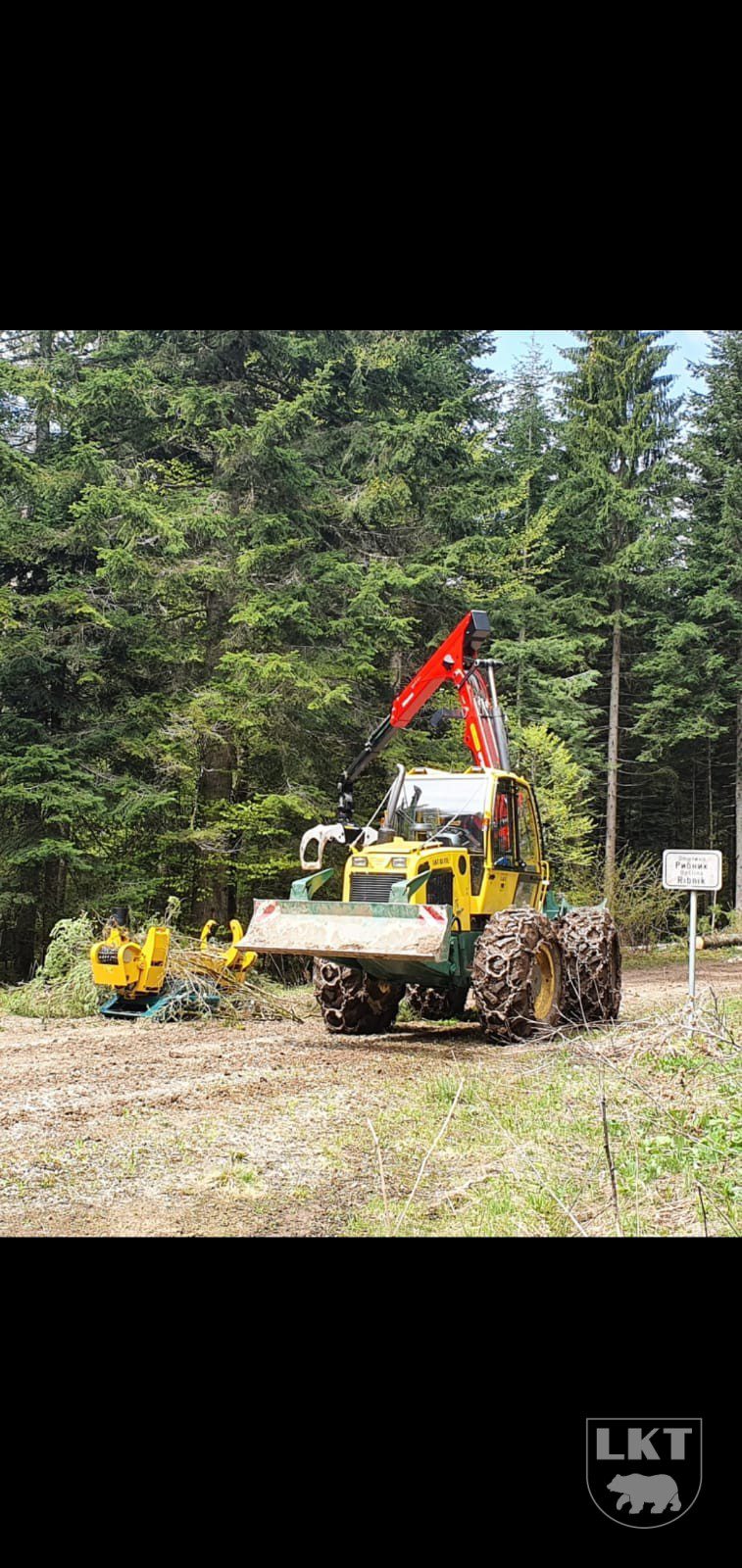

Das Frontschild ist speziell zum poltern von Stämmen geeignet und kann auch für einfache Erdarbeiten genutzt werden.

Hauptvorteile

Die Kabinen für den Fahrer abgestimmt sind und dadurch optimalen Fahrkomfort und Leistung rausgeholt wird.
Durch den guten Lenkeinschlag kann der LKT auch die schwierigsten Aufgaben leisten.
Getriebe mit hydrodynamischen Wandler gewehrleistet präzise und komfortable Schalten unter Last (ohne Kupplung und anhalten).
Fernbedienung für Fahrt und Arbeit erleichter Bedienung Schleppers und erhöht Sicherheit bei Forstarbeiten.

Motor

Motor
Motor	JCB, 4 Zylinder, 93 kW, Stf II.
Typ	Dieselmotor mit Turbo
Inhalt des Treibstoftanks	90 l

Lenkung
Lenkung	hydrauliche Knicklenkung mit zwei robust ausgeführten Zylindern
Control	lenkrad mit Notlenkung

Fahrantrieb

Fahrantrieb
Typ	hydrodynamisches lastschalbar
Verteilergetriebe	mechanisches, einstuffiges
Gänge – vorwärts	6
Gänge – rückwärts	4 mit Wandlerverblockung
Max. Geschwindigkeit	30 km/h

Achsen
Hersteller	NAF
Differential	Lamellen Differentialsperre, elektro hydraulisch gesteuert
Betriebsbremse	Festellbremse und Parkbremse elektrohydraulisch durch Bremsventil SAFIM gesteuert
Vorderachse	starrachsen
Hinterachse	starrachsen

Reifen
Dimension	18,4/15-30 14 PR

Standardausrüstung

Kabine
Zertifikate	Sicherheitskabine erfűllt ROPS, FOPS, OPS Kriterien
Sitz	mit mechanischer dreheinrichtung

Winde
Typ	2x 80 kN Doppeltrommelwinde, elektrohydraulisch angetrieben
Antrieb	hydromotor DANFOSS
Zugkraft	80 kN
Seilgeschwindigkeit	0,8 m/sec. max
Seil Fassungsvermögen	12 mm/90 m oder 13 mm/75 m

Frontpolterschild

Heckschild
hydraulisch absenkbares Schild mit hohem Rollenträger, Parallenführung in Wannenform

Rahmen
knickgelenktes Fahrgestell mit Axialgelenk und Verblockungzylindern

Arbeitshydraulikpumpe
75 cm3/ U

Hydrauliköltank
mit 100 Liter Inhalt l

Arbeitsdruck
200 bar

Elektrisches System
Spannung	24 V
Alternator	70A/28V
Batterien	12V/50Ah, 2 ks
Anlasser	4 kW/24V

Gewicht
8 900 kg

Masse
LxBxH: 6.138 x 2.550 x 3.100 mm

Optionale Ausstattung

Optionen
Winde 2х100 kN, zwei Seilgeschwindigkeiten, mit manuellem Antrieb, elektrohydraulisch gesteuert. Lamellenkupplung, max. Seilgeschwindigkeit 1,2 m/s, Seilfassungsvermögen 12 mm / 90 m, oder 13 mm / 75 m 2х100 kN, zwei Seilgeschwindigkeiten mit automatischer Umschaltung, elektrohydraulisch gesteuert. Lamellenkupplung, max. Seilgeschwindigkeit 1,2 m/s, Seilfassungsvermögen 12 mm / 140 m, oder 13 mm / 120 m 2х120 kN, zwei Seilgeschwindigkeiten mit automatischer Umschaltung, elektrohydraulisch gesteuert. Lamellenkupplung, max. Seilgeschwindigkeit 1,2 m/s, Seilfassungsvermögen 12 mm / 140 m, oder 13 mm / 120 m Lasthalteventil Zugkraftkontrolle der Winde möglich nur auf 1 Trommel der Winde 2×100 kN – 120 m Anschlagkette 2m WN-G10-8×24 + KSRV-8-G10 Anschlagkette 2,5m WN-G10-8×24 + KSRV-8-G10 Anschlagkette 2m WN-G10-10×35 + KSRV-10-G10 Anschlagkette 2,5m WN-G10-10×35 + KSRV-10-G10 Seilgleitöse GBGV 7/8-G10 10 pcs (2×5) Seilgleitöse GBGV 10-G10 10 pcs (2×5)
Achsen DANA SPICER
Verteilergetriebe Zweistuffiges Verteilergetriebe, Fahrstufen Gelände / Strasse, max. Geschwindigkeit 36 km/h
Heckschild Heckschild absenkbar, mit niedrigem Rollenträger, Seileinlaufrollen und Schutzbögen Heckschild mit Seilrollen und Schutzbögen, absenkbar mit niedrigem Rollenträger und Drehrunge Heckschild mit Schwinge, absenkbar mit niedrigem Rollenträger, Seilrollen und Klemmbank Heckschild absenkbar, schwingenlos, mit eigenem Hubarm und Seilrollen Heckschild absenkbar, schwingenlos, mit eigenem Hubarm, Seilrollen und Klemmbank
Rückekran Hydraulic crane TAJFUN 70KS (58) with a reach of 5.8m with the possibility of folding the hand into transport position with processing pressure up to 210 bar, including support frame, hydraulic coupling and electrohydraulic controls in operators cabin Rückekran M90 R68 Epsilon Palfinger, Reichweite 6,8m mit der Möglicheit der Zurűcklegung des Armes in Transportposition. Arbeitsdruck bis 220 bar. Schwimmstellung, Stammkamm, Krankonsole, elektrohydraulisches Steuerventil, Bedienung aus der Fahrerkabine Rückekran M90 R72 Epsilon Palfinger, Reichweite 7,2 m mit der Möglicheit der Zurűcklegung des Armes in Transportposition. Arbeitsdruck bis 220 bar. Schwimmstellung, Stammkamm, Krankonsole, elektrohydraulisches Steuerventil, Bedienung aus der Fahrerkabine Zusatzscheinwerfer – 2 Stk am Arm des Kranes Greifer FG 37 – Grundausrüstung Greifer FG43S – für Holz von Grossen bis extremen Volumen für Kranmodelle M/S Grab GO – für Rückekran TAJFUN 70KS (58)
Frontpolterschild Hydraulischer Stammhalter, elektrisch, mittels Joysticks betätigt Werkzeugkiste montiert am Frontpolter – 2x
Reifen inklusive Felgen Nokian 540/70 – 30 Alliance 540/70 – 30 Alliance 23,1 – 26 Tianli 23,1 – 26 Traktionsketten, FORSTGRIP FG 202 3/1 SP (18,4 – 30) Durchmesser des Ketengliedes: 12,5 mm 1 Paar Traktionsketten, FORSTGRIP FG 202 3/2 SP (18,4 – 30) Durchmesser des Ketengliedes: 12,5 mm 1 Paar Traktionsketten, FORSTGRIP FG 206 3/1 SP (540/70 – 30) Durchmesser des Ketengliedes: 12,5 mm 1 Paar Traktionsketten, FORSTGRIP FG 206 3/2 SP (540/70 – 30) Durchmesser des Ketengliedes: 12,5 mm 1 Paar Traktionsketten, FORSTGRIP FG 220 3/1 SP (23,1 – 26) Durchmesser des Ketengliedes: 12,5 mm 1 Paar Traktionsketten, FORSTGRIP FG 220 3/2 SP (23,1 – 26) Durchmesser des Ketengliedes: 12,5 mm 1 Paar
Fernbedienung TERRA FUNK FA5 (Start-Stopp, Winde, Gas +/-) TERRA FUNK FA7 (Start – Stopp Fahrzeug ,Funk-fahren, Winde, Heckschild, Gas +/-)
Kabine Sitz mit Luftfederung und Beheizung Sitzbezug (LKT) Drehsitz mit Luftfederung und Beheizung, mit mechanisch drehbar und Ellbogen lehne (rechts und links), Lenkung mittels zwei Joysticks, Pedalen vorne und Pedalen hinten Drehsitz mit Luftfederung und Beheizung, mit mechanisch drehbar, Ellbogen lehne (rechts und links), Lenkung mittels zwei Joysticks, Pedalen vorne und hinten unabhängig Mechanischer Drehsitz Klimaanlage Webasto und autonomem Lüfter mit unabhängigem Kühler Radio mit CD und USB-Port, zwei Lautsprechern Schutz der Kabine mit Stahlschutzgittern Hintere Scheibe Vordere Seitenscheibe 2x Hintere Seitenscheibe 1x Oberer Türschutz 1x Unterer Türschutz 1x Lichtrampe auf der Kabine – Arbeitsbeleuchtung LED 4×2 Stk Schutzbügel an der Kabine Motor-Vorwärmung
Andere Anhängerkupplung 10 T Elektrohydraulisches Schnellkupplung mit dem Anschluss hinten nur mit Rückekran erhältlich Durchlaufmesser des Kraftstoffes Hydraulik Ölfülllung Bio Öl anstatt Mineralöl

Optionen

Winde

2х100 kN, zwei Seilgeschwindigkeiten, mit manuellem Antrieb, elektrohydraulisch gesteuert. Lamellenkupplung, max. Seilgeschwindigkeit 1,2 m/s, Seilfassungsvermögen 12 mm / 90 m, oder 13 mm / 75 m
2х100 kN, zwei Seilgeschwindigkeiten mit automatischer Umschaltung, elektrohydraulisch gesteuert. Lamellenkupplung, max. Seilgeschwindigkeit 1,2 m/s, Seilfassungsvermögen 12 mm / 140 m, oder 13 mm / 120 m
2х120 kN, zwei Seilgeschwindigkeiten mit automatischer Umschaltung, elektrohydraulisch gesteuert. Lamellenkupplung, max. Seilgeschwindigkeit 1,2 m/s, Seilfassungsvermögen 12 mm / 140 m, oder 13 mm / 120 m
Lasthalteventil
Zugkraftkontrolle der Winde möglich nur auf 1 Trommel der Winde 2×100 kN – 120 m
Anschlagkette 2m WN-G10-8×24 + KSRV-8-G10
Anschlagkette 2,5m WN-G10-8×24 + KSRV-8-G10
Anschlagkette 2m WN-G10-10×35 + KSRV-10-G10
Anschlagkette 2,5m WN-G10-10×35 + KSRV-10-G10
Seilgleitöse GBGV 7/8-G10 10 pcs (2×5)
Seilgleitöse GBGV 10-G10 10 pcs (2×5)

Achsen

DANA SPICER

Verteilergetriebe

Zweistuffiges Verteilergetriebe, Fahrstufen Gelände / Strasse, max. Geschwindigkeit 36 km/h

Heckschild

Heckschild absenkbar, mit niedrigem Rollenträger, Seileinlaufrollen und Schutzbögen
Heckschild mit Seilrollen und Schutzbögen, absenkbar mit niedrigem Rollenträger und Drehrunge
Heckschild mit Schwinge, absenkbar mit niedrigem Rollenträger, Seilrollen und Klemmbank
Heckschild absenkbar, schwingenlos, mit eigenem Hubarm und Seilrollen
Heckschild absenkbar, schwingenlos, mit eigenem Hubarm, Seilrollen und Klemmbank

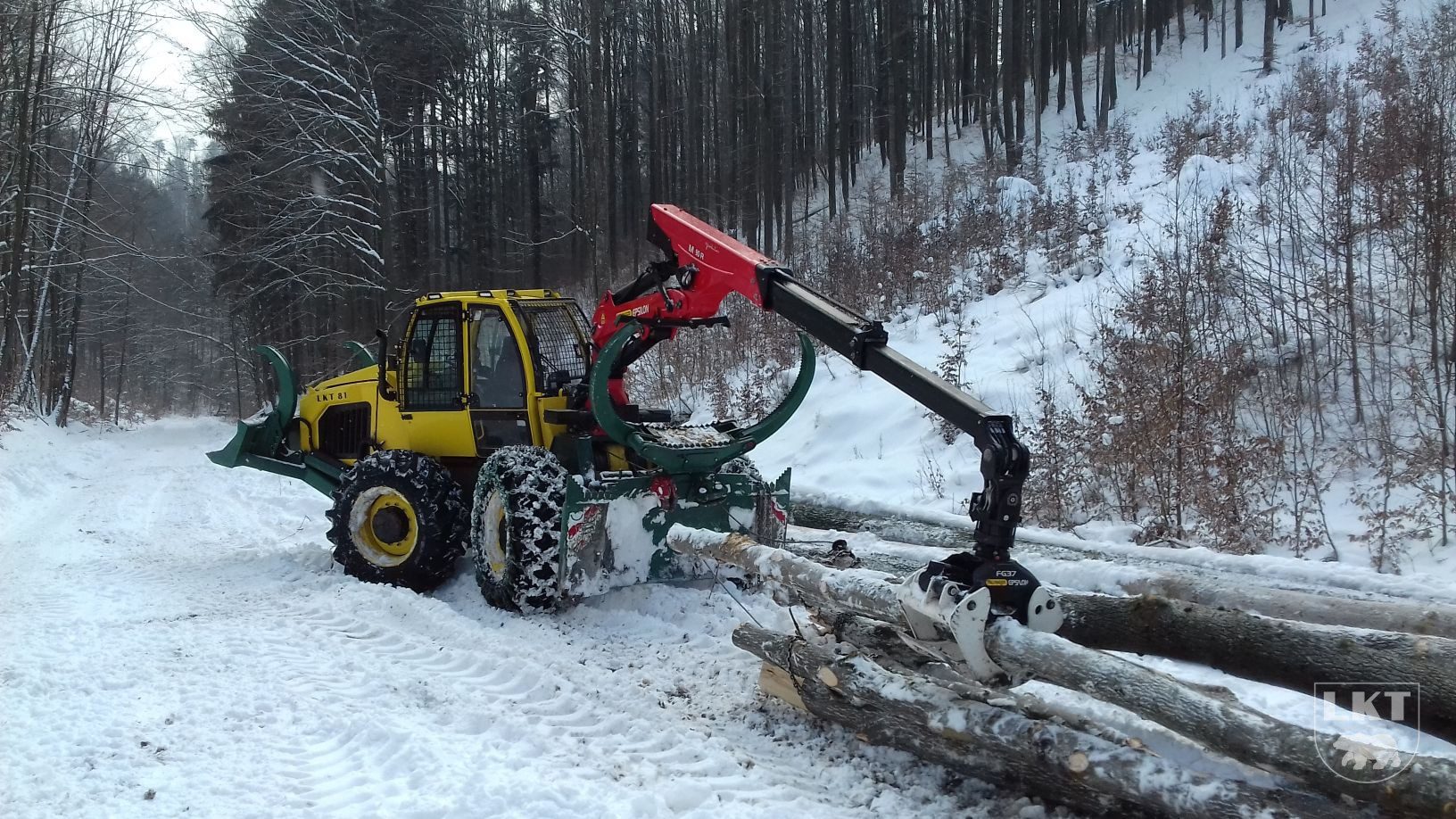

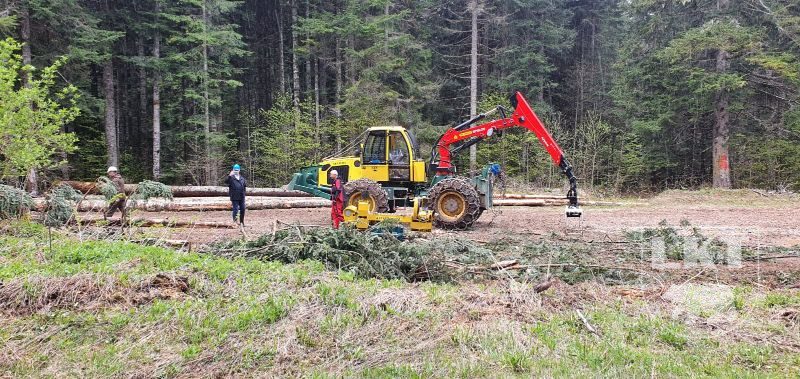

Rückekran

Hydraulic crane TAJFUN 70KS (58) with a reach of 5.8m with the possibility of folding the hand into transport position with processing pressure up to 210 bar, including support frame, hydraulic coupling and electrohydraulic controls in operators cabin

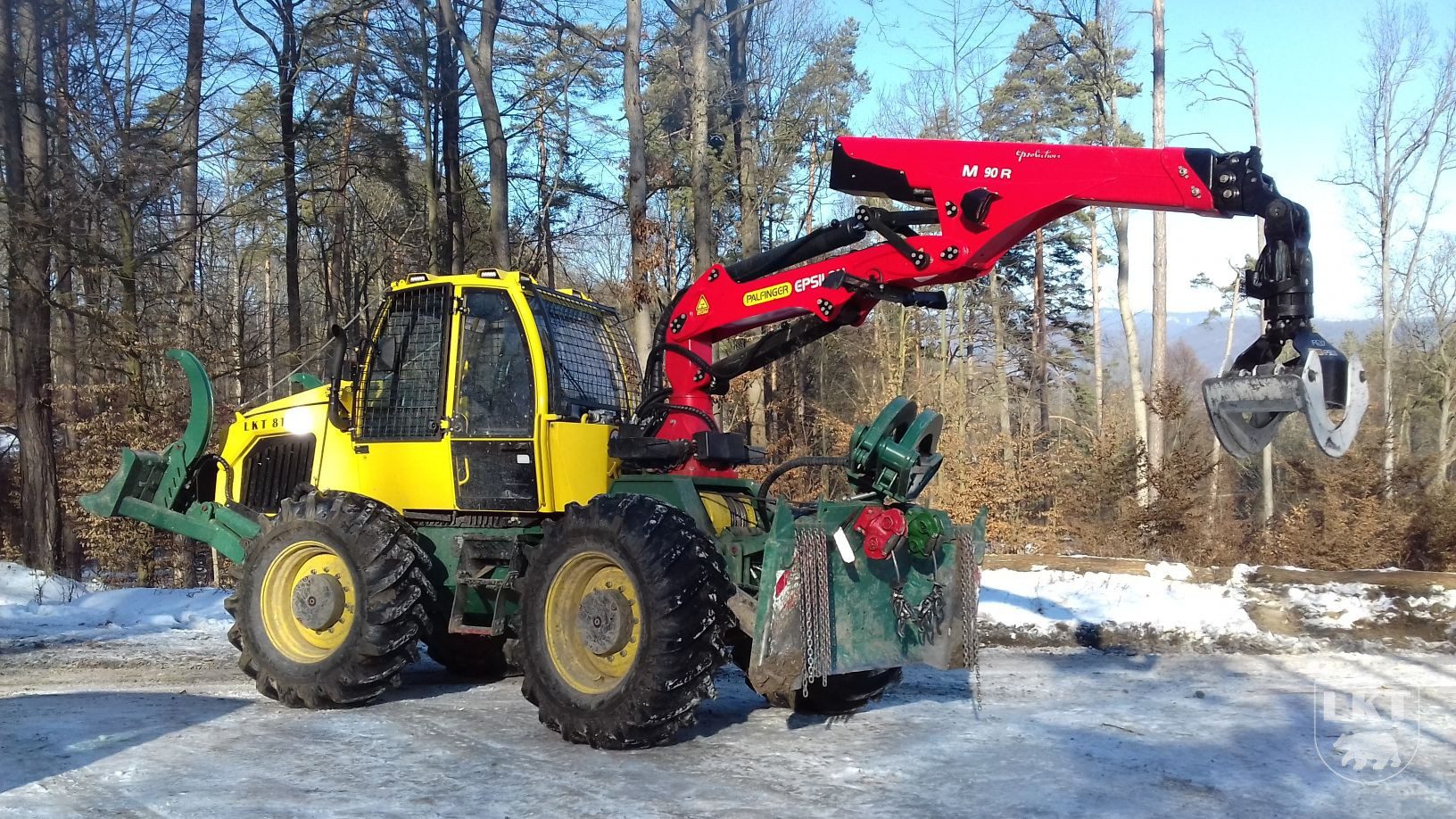

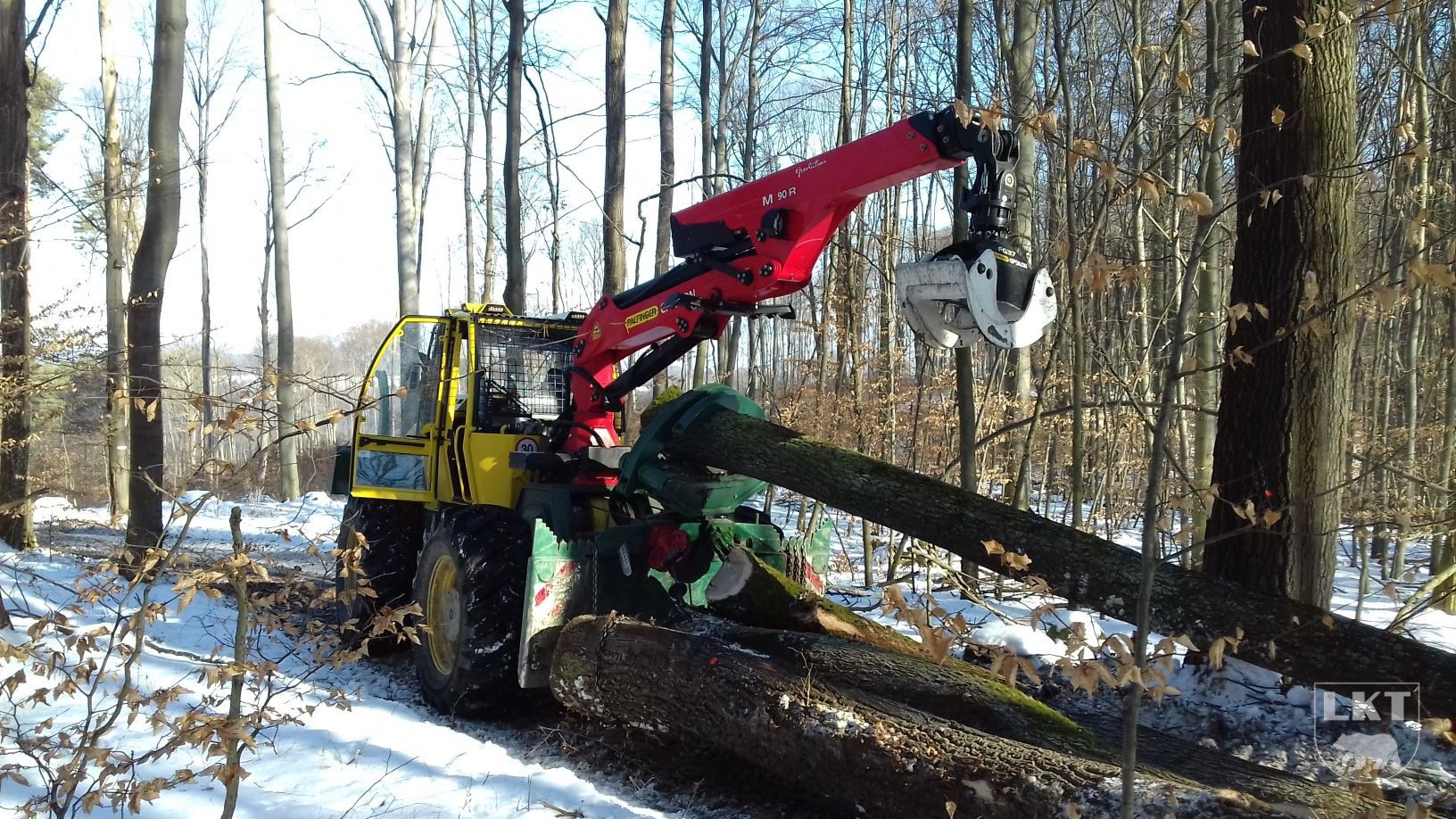

Rückekran M90 R68 Epsilon Palfinger, Reichweite 6,8m mit der Möglicheit der Zurűcklegung des Armes in Transportposition. Arbeitsdruck bis 220 bar. Schwimmstellung, Stammkamm, Krankonsole, elektrohydraulisches Steuerventil, Bedienung aus der Fahrerkabine
Rückekran M90 R72 Epsilon Palfinger, Reichweite 7,2 m mit der Möglicheit der Zurűcklegung des Armes in Transportposition. Arbeitsdruck bis 220 bar. Schwimmstellung, Stammkamm, Krankonsole, elektrohydraulisches Steuerventil, Bedienung aus der Fahrerkabine
Zusatzscheinwerfer – 2 Stk am Arm des Kranes
Greifer FG 37 – Grundausrüstung
Greifer FG43S – für Holz von Grossen bis extremen Volumen für Kranmodelle M/S
Grab GO – für Rückekran TAJFUN 70KS (58)

Frontpolterschild

Hydraulischer Stammhalter, elektrisch, mittels Joysticks betätigt
Werkzeugkiste montiert am Frontpolter – 2x

Reifen inklusive Felgen

Nokian 540/70 – 30
Alliance 540/70 – 30
Alliance 23,1 – 26
Tianli 23,1 – 26
Traktionsketten, FORSTGRIP FG 202 3/1 SP (18,4 – 30) Durchmesser des Ketengliedes: 12,5 mm 1 Paar
Traktionsketten, FORSTGRIP FG 202 3/2 SP (18,4 – 30) Durchmesser des Ketengliedes: 12,5 mm 1 Paar
Traktionsketten, FORSTGRIP FG 206 3/1 SP (540/70 – 30) Durchmesser des Ketengliedes: 12,5 mm 1 Paar
Traktionsketten, FORSTGRIP FG 206 3/2 SP (540/70 – 30) Durchmesser des Ketengliedes: 12,5 mm 1 Paar
Traktionsketten, FORSTGRIP FG 220 3/1 SP (23,1 – 26) Durchmesser des Ketengliedes: 12,5 mm 1 Paar
Traktionsketten, FORSTGRIP FG 220 3/2 SP (23,1 – 26) Durchmesser des Ketengliedes: 12,5 mm 1 Paar

Fernbedienung

TERRA FUNK FA5 (Start-Stopp, Winde, Gas +/-)
TERRA FUNK FA7 (Start – Stopp Fahrzeug ,Funk-fahren, Winde, Heckschild, Gas +/-)

Kabine

Sitz mit Luftfederung und Beheizung
Sitzbezug (LKT)
Drehsitz mit Luftfederung und Beheizung, mit mechanisch drehbar und Ellbogen lehne (rechts und links), Lenkung mittels zwei Joysticks, Pedalen vorne und Pedalen hinten
Drehsitz mit Luftfederung und Beheizung, mit mechanisch drehbar, Ellbogen lehne (rechts und links), Lenkung mittels zwei Joysticks, Pedalen vorne und hinten unabhängig
Mechanischer Drehsitz
Klimaanlage Webasto und autonomem Lüfter mit unabhängigem Kühler
Radio mit CD und USB-Port, zwei Lautsprechern
Schutz der Kabine mit Stahlschutzgittern
- Hintere Scheibe
- Vordere Seitenscheibe 2x
- Hintere Seitenscheibe 1x
- Oberer Türschutz 1x
- Unterer Türschutz 1x
Lichtrampe auf der Kabine – Arbeitsbeleuchtung LED 4×2 Stk
Schutzbügel an der Kabine
Motor-Vorwärmung

Andere

Anhängerkupplung 10 T
Elektrohydraulisches Schnellkupplung mit dem Anschluss hinten nur mit Rückekran erhältlich
Durchlaufmesser des Kraftstoffes
Hydraulik Ölfülllung Bio Öl anstatt Mineralöl

Zusatzausstattung

Zusatzausstattung zu LKT 81 ITL
Anhänger Typ 1042 – mit kurzem Deisel für LKT mit Kran, Traglast 10 T, 2 x 4 Typ 1042 – mit kurzem Deisel für LKT mit Kran, Traglast 10 T, 4 x 4
Baumschere Baumschere Nisula 175 E mit Steuerung Baumschere Nisula 205 E mit Steuerung Baumschere Nisula 285 E mit Steuerung

Zusatzausstattung zu LKT 81 ITL

Anhänger
