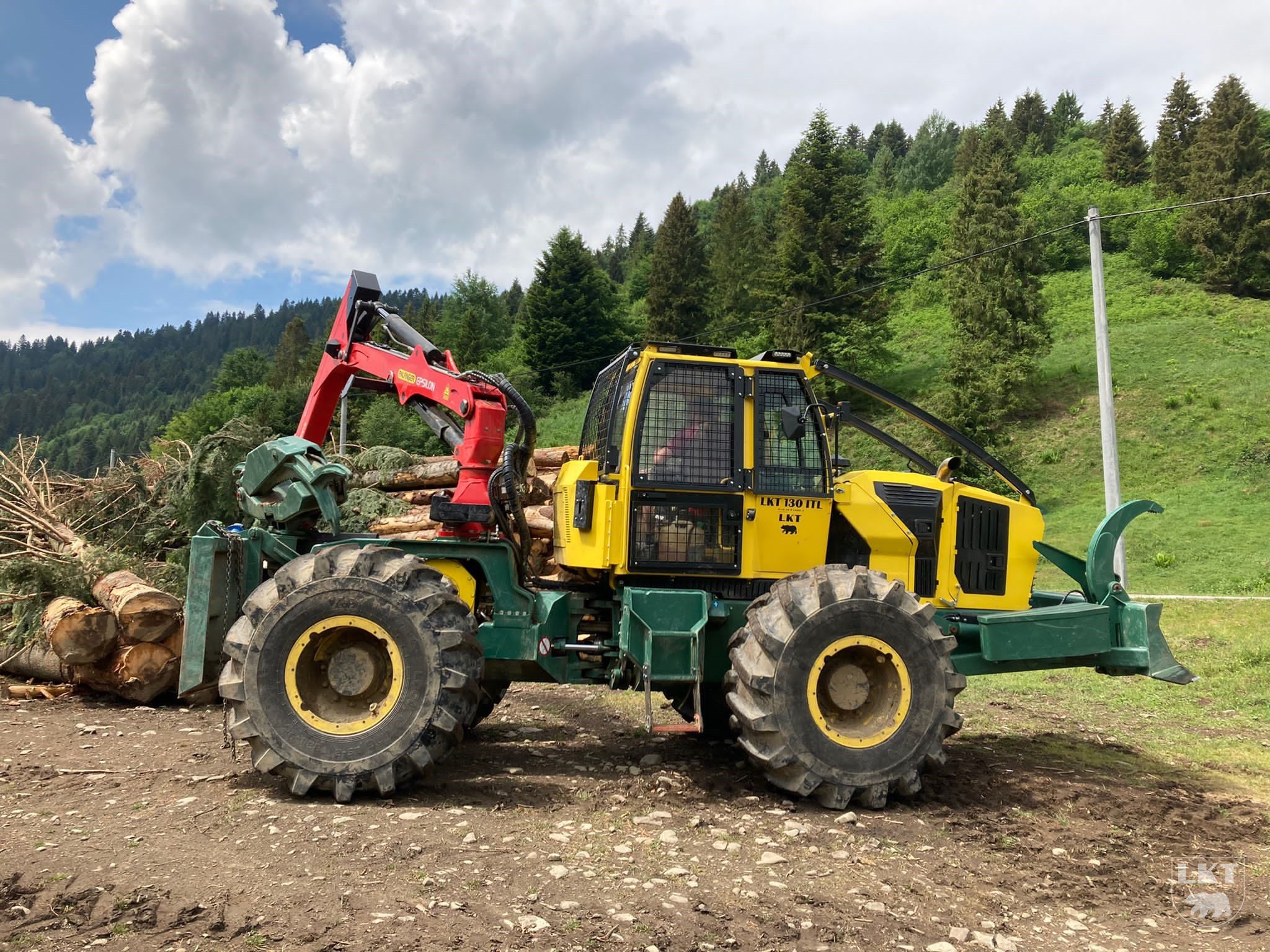

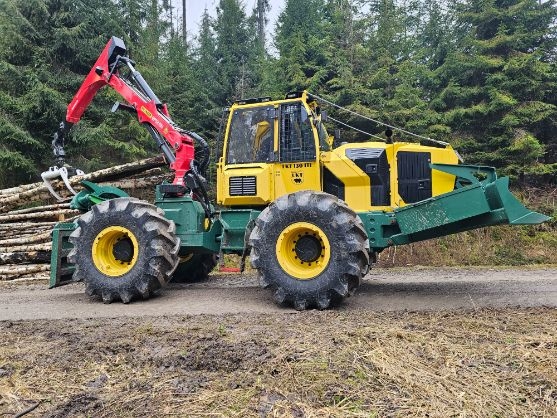

LKT 130

Das Konzept des Forstschleppers LKT 130 beinhaltet die bewährte klassische Technik vom LKT81, der mit dem Antrieb von allen Rädern der gleichen Grösse mit einem Drehlager und automatischer Bewegungsverriegelung im Mittelgelenk ausgerüstet ist. Der Schlepper ist mittels Knickgelenk von zwei Hydraulikzylindern gelenkt.Die Abknickung des Rahmens rund um den vertikalen Bolzen ist bis zu 43°möglich.

Mehr erfahren

Der LKT 130 ist konzipiert für das Rücken von Stämmen aus einem Baumbestand mittels Seilwinde. Für diesen Anwendungsbereich ist die Doppeltrommelwinde 2×80 kN oder als Option 2×100 kN ideal dimensioniert. Nach dem heranziehen der Stämme zum Schlepper können die Stämme angehoben und weiter transportiert werden. Das Frontschild ist speziell zum poltern von Stämmen geeignet und kann auch für einfache Erdarbeiten genutzt werden.

Hauptvorteile

Sicherheitskabine mit modernem Design bietet dem Fahrer mehr Komfort, ermöglicht eine ideale Sicht bei der Arbeit und ein besseres Materialhandling.
Zwei hydraulische Lenkungszylinder verlängern die Lebensdauer, verbessern die Stabilität der Maschine und ihre Festigkeit
Das Getriebe mit hydrodynamischem Wandler bietet präzises und komfortables Schalten unter Last (ohne Kupplung und Anhalten).
Fernbedienung zum Fahren und Lenken vereinfacht die Bedienung des LKTs und erhöht die Arbeitssicherheit

Motor

Motor
Motor	CUMMINS, QSB 4,5, 4 Zylinder, 115 kW, Stf V.
Typ	Dieselmotor mit Turbo
Inhalt des Treibstoftanks	110 l

Lenkung
Typ	Vollhydraulische Servolenkung, Knicklenkung mit zwei Hydraulikzylindern
Lenkung	Lenkrad mit Notlenkung

Fahrantrieb

Fahrantrieb

Typ

hydrodynamisches lastschalbar

Verteilergetriebe

mechanisches, zweistuffiges, fahrstufen Gelände / Strasse

Gänge – vorwärts

6

Gänge – rückwärts

4 mit Wandlerverblockung

Max. Geschwindigkeit

36 km/h

Achsen
Hersteller
Differential	Lamellen Differentialsperre, elektro hydraulisch gesteuert
Betriebsbremse	Festellbremse und Parkbremse elektrohydraulisch
Vorderachse	starrachsen
Hinterachse	starrachsen

Reifen
Dimension	18,4/15 – 30 14 PR

Standardausrüstung

Kabine
Zertifikate	Sicherheitskabine erfűllt ROPS, FOPS, OPS Kriterien

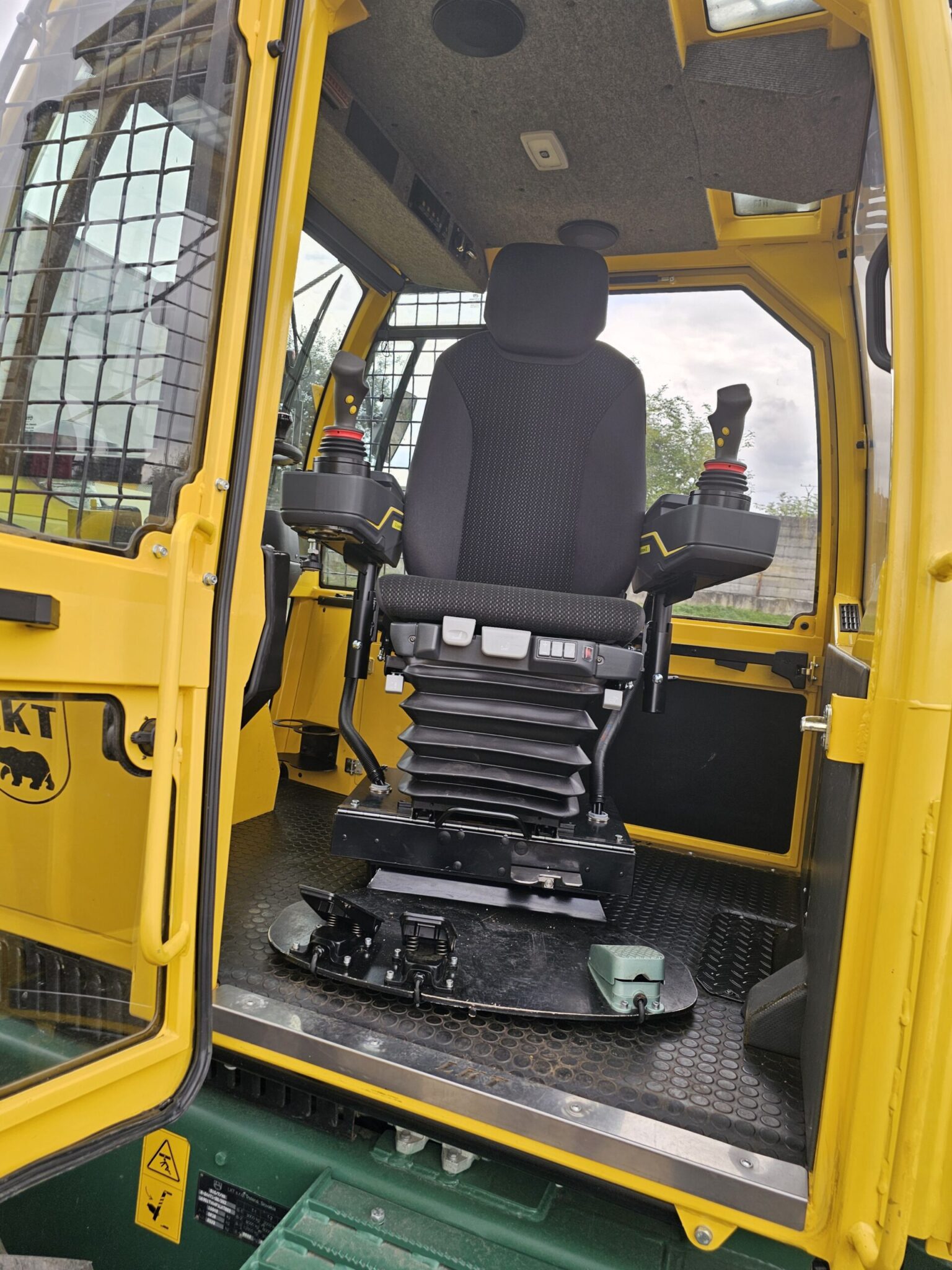

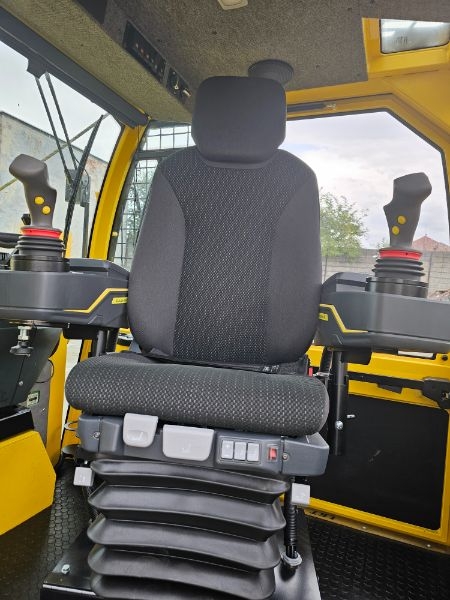

Sitz	Sitz luftabgefedert mit Lüfter und mechanisches Drehpodest

Winde
Typ	2x 80 kN Doppeltrommelwinde, elektrohydraulisch angetrieben
Antrieb	hydromotor DANFOSS
Zugkraft	80 kN
Seilgeschwindigkeit	0,8 m/sec. max
Seil Fassungsvermögen	12 mm/90 m al. 13 mm/75 m

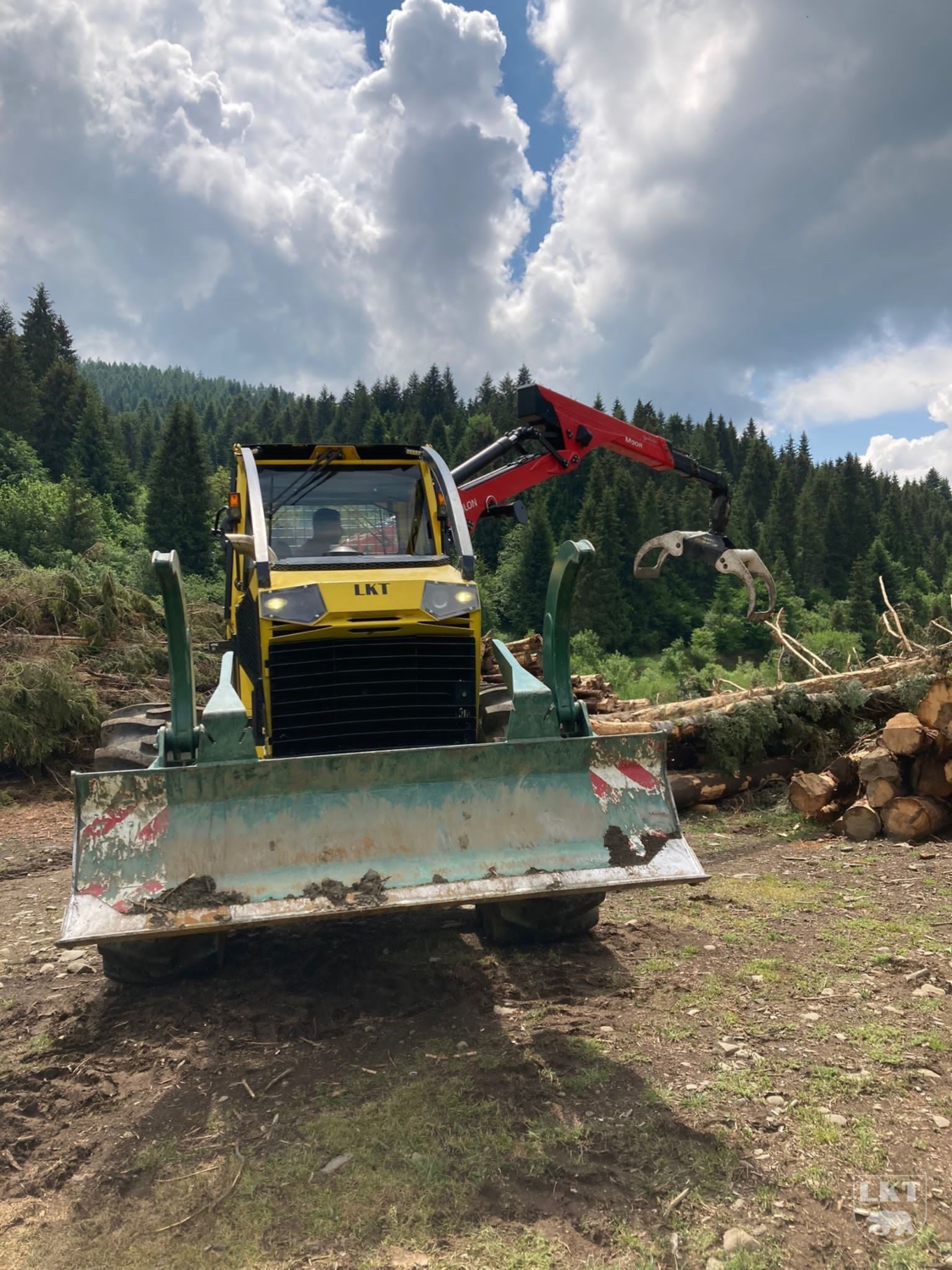

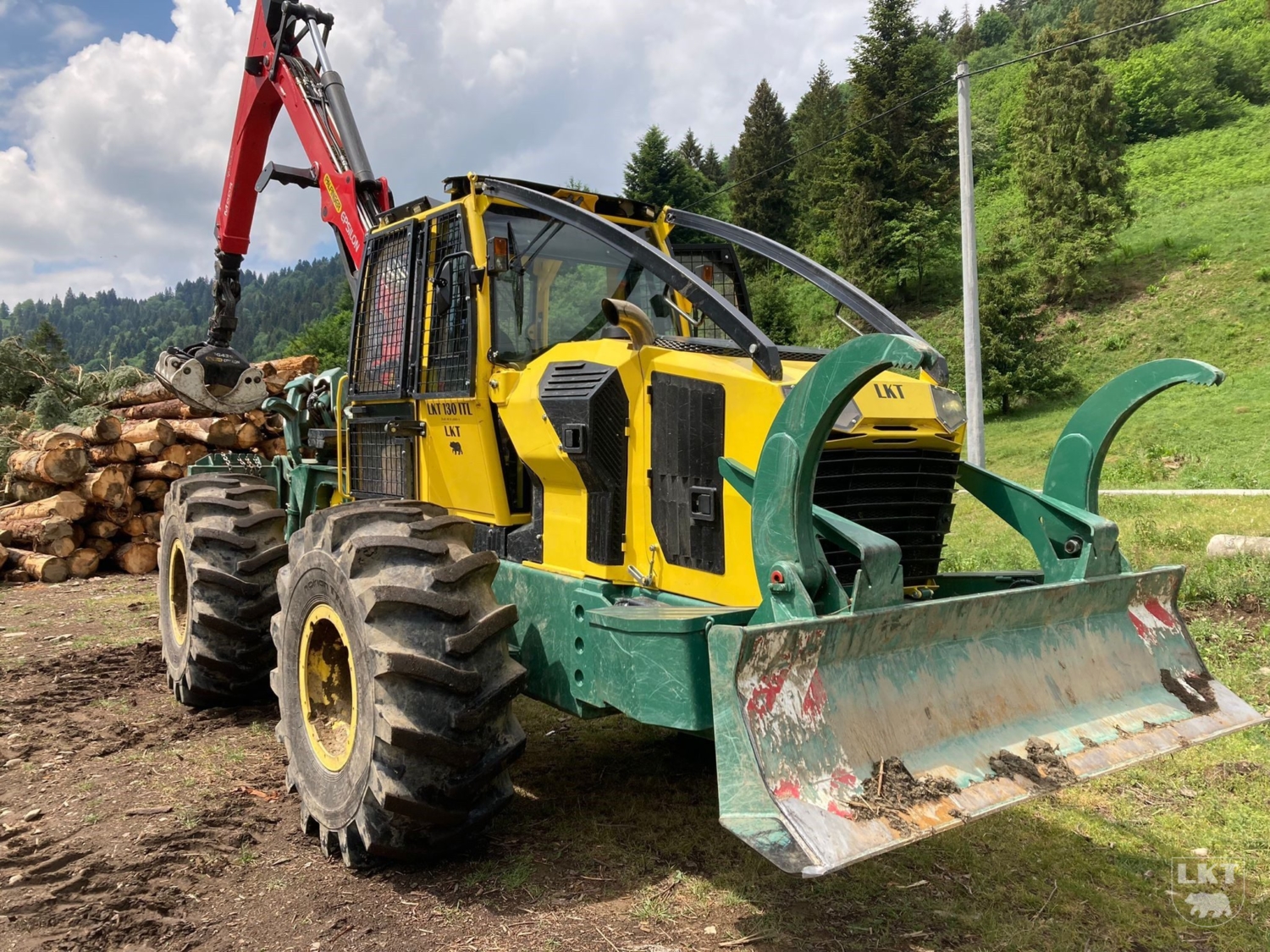

Frontpolterschild

Heckschild
hydraulisch absenkbares Schild mit hohem Rollenträger, Parallenführung in Wannenform

Rahmen
knickgelenktes Fahrgestell mit einem Axialgelenk und Verblockungzylindern und Möglichkeit der Verblockung

Arbeitshydraulikpumpe
75 cm3/ U

Hydrauliköltank
mit 110 Liter Inhalt l

Arbeitsdruck
240 bar

Elektrisches System
Spannung	24 V
Alternator	70A/28V
Batterien	12V/50Ah, 2 ks
Anlasser	4 kW/24V

Gewicht
9 800 kg

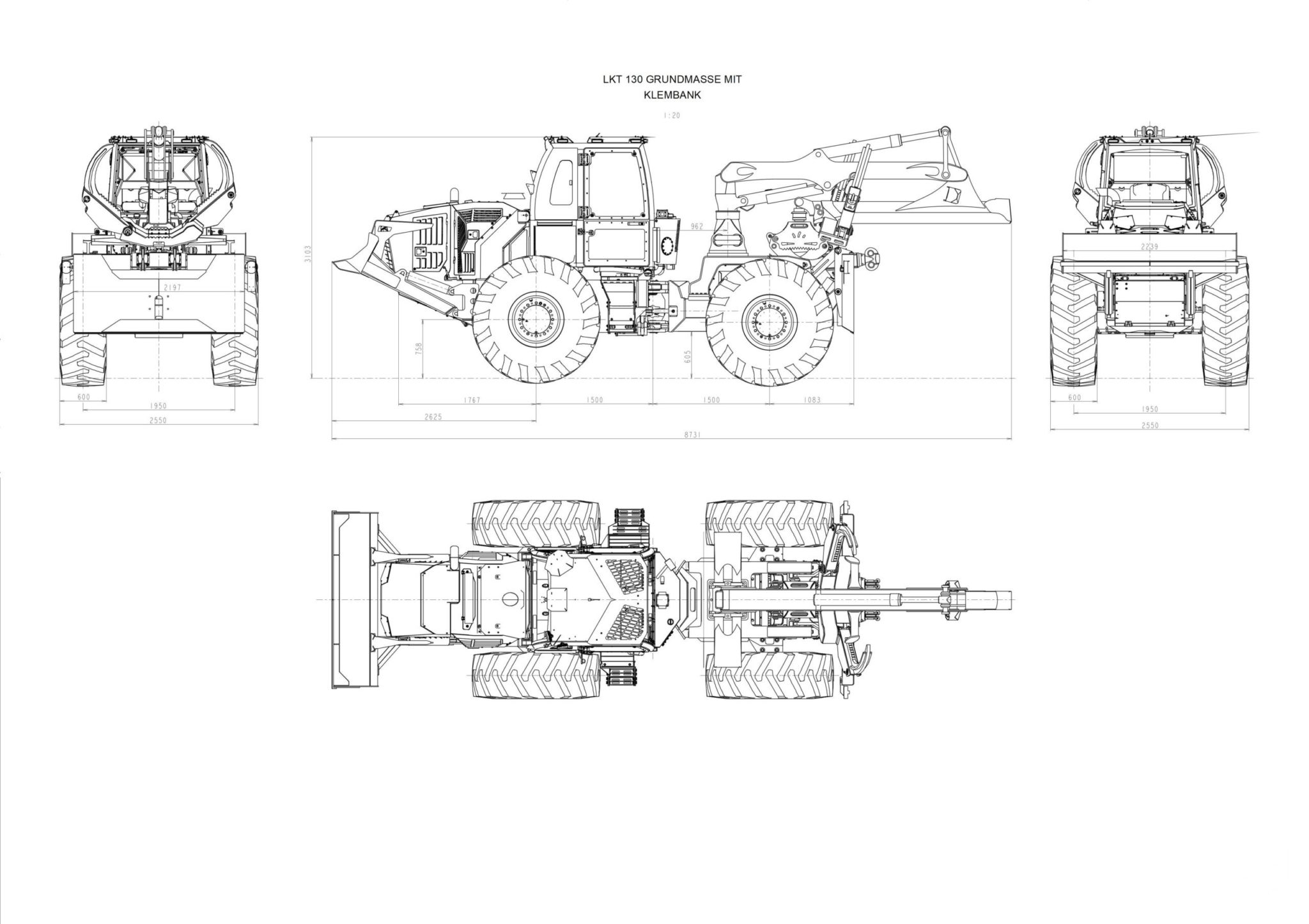

Masse
LxVxH: 6.710 x 2.550 x 3.100 mm

Optionale Ausstattung

Options
Winde 2х100 kN, zwei Seilgeschwindigkeiten, mit manuellem Antrieb, elektrohydraulisch gesteuert. Lamellenkupplung, max. Seilgeschwindigkeit 1,2 m/s, Seilfassungsvermögen 12 mm / 90 m, oder 13 mm / 75 m 2х100 kN, zwei Seilgeschwindigkeiten mit automatischer Umschaltung, elektrohydraulisch gesteuert. Lamellenkupplung, max. Seilgeschwindigkeit 1,2 m/s, Seilfassungsvermögen 12 mm / 140 m, oder 13 mm / 120 m 2х120 kN, zwei Seilgeschwindigkeiten mit automatischer Umschaltung, elektrohydraulisch gesteuert. Lamellenkupplung, max. Seilgeschwindigkeit 1,2 m/s, Seilfassungsvermögen 12 mm / 140 m, oder 13 mm / 120 m Anslagkette 2m WN-G10-8×24 + KSRV-8-G10 Anslagkette 2,5m WN-G10-8×24 + KSRV-8-G10 Anslagkette 2m WN-G10-10×235 + KSRV-10-G10 Anslagkette 2,5m WN-G10-10×235 + KSRV-10-G10 Seilgleitöse GBGV 7/8-G10 10 pcs (2×5) Seilgleitöse GBGV 10-G10 10 pcs (2×5)
Achsen NAF
Heckschild Heckschild absenkbar, mit niedrigem Rollenträger, Seileinlaufrollen und Schutzbögen Heckschild mit Seilrollen und Schutzbögen, absenkbar mit niedrigem Rollenträger und Drehrunge Heckschild absenkbar mit Schwinge, mit niedrigem Rollenträger, Seilrollen und Klemmbank Heckschild absenkbar, schwingenlos, mit eigenem Hubarm und Seilrollen (Französenschild) Heckschild absenkbar, schwingenlos, mit eigenem Hubarm, Seilrollen und Klemmbank (Französenschild)
Frontpolterschild Hydraulischer Stammhalter, elektrisch, mittels Joysticks betätigt Werkzeugkiste montiert am Frontpolter – 2x

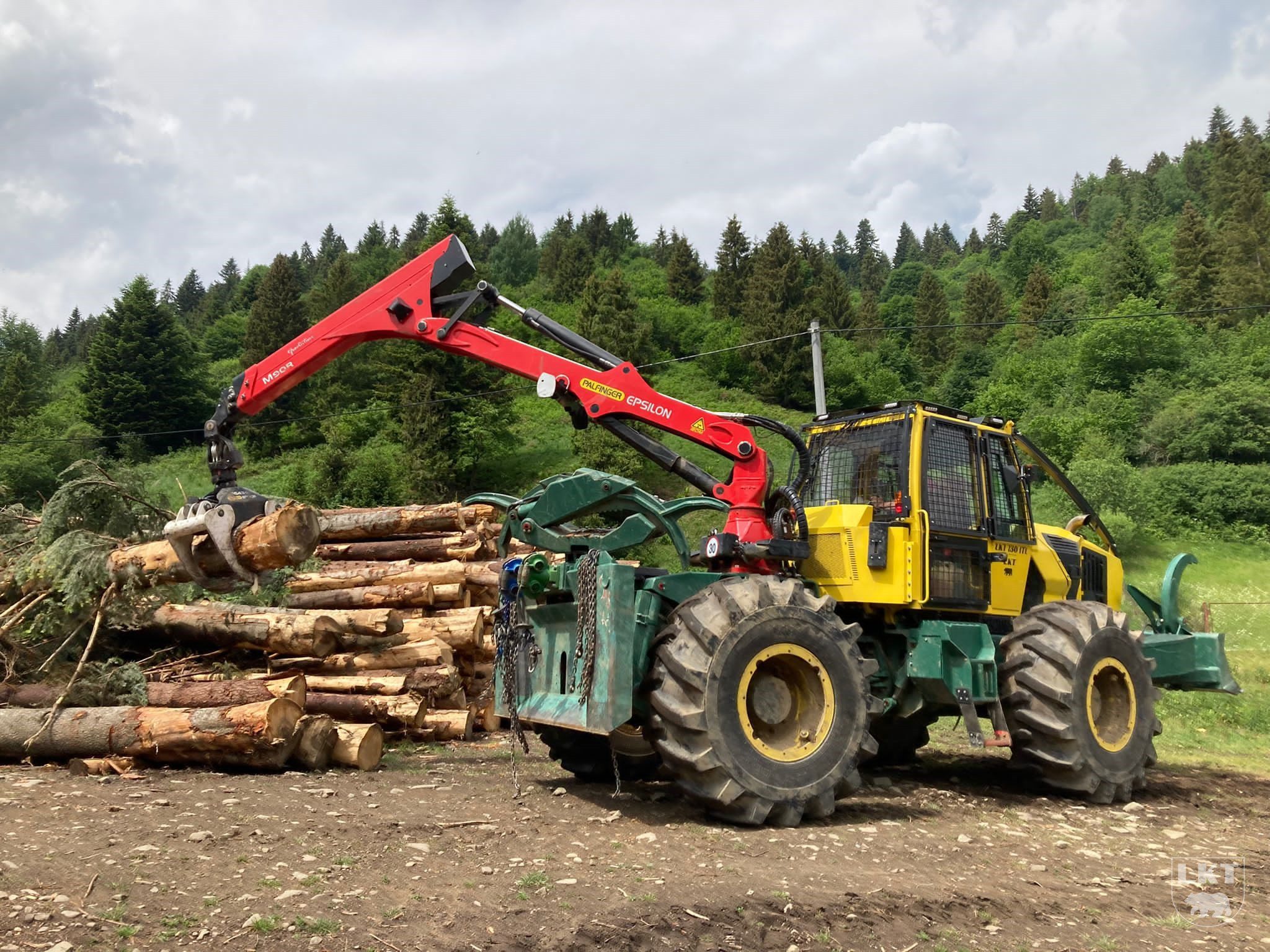

Rückekran Rückekran M90 R80 Epsilon Palfinger, Reichweite 8,0 m, mit der Möglicheit der Zurűcklegung des Armes in Transportposition, mit Arbeitsdruck bis 220 bar, Schwimmstellungsventil, Stammkamm, Krankonsole, hydraulische Leitungen, elektrohydraulische. Lenkung aus der Fahrerkabine Rückekran S 110 R80 Epsilon Palfinger, Reichweite 8,0 m, mit der Möglicheit der Zurűcklegung des Armes in Transportposition, mit Arbeitsdruck 205 bar, Schwimmstellungsventil, Stammkamm, Krankonsole, hydraulische Leitungen, elektrohydraulische Lenkung aus der Fahrekabine Rückekran S 120 R80 Epsilon Palfinger, Reichweite 8,0 m, mit der Möglicheit der Zurűcklegung des Armes in Transportposition, mit Arbeitsdruck 225 bar, Schwimmstellungventil, Stammkamm, Krankonsole, hydraulische Leitungen, elektrohydraulische Lenkung aus der Fahrerkabine Zusatzscheinwerfer – 2 Stk am Arm des Kranes Greifer FG 37 Greifer FG 43S verstärkte Ausführung und für Kranmodell M/S Greifer FG31R – für Transport der Biomasse, abschleppen von Holz nicht erlaubt
Reifen inklusive Felgen Nokian 540/70 – 30 Alliance 540/70 – 30 Tianli 23,1 – 26 Tianli 28L – 26 Traktionsketten, FORSTGRIP FG 202 3/1 SP (18,4 – 30), Durchmesser des Ketengliedes: 12,5mm – 1 Paar Traktionsketten, FORSTGRIP FG 202 3/2 SP (18,4 – 30), Durchmesser des Ketengliedes: 12,5mm – 1 Paar Traktionsketten, FORSTGRIP FG 206 3/1 SP (540/70 – 30), Durchmesser des Ketengliedes: 12,5mm – 1 Paar Traktionsketten, FORSTGRIP FG 206 3/2 SP (540/70 – 30), Durchmesser des Ketengliedes: 12,5mm – 1 Paar Traktionsketten, FORSTGRIP FG 220 3/1 SP (23,1 – 26), Durchmesser des Ketengliedes: 12,5mm – 1 Paar Traktionsketten, FORSTGRIP FG 220 6/1 SP (23,1 – 26), Durchmesser des Ketengliedes: 15,5mm – 1 Paar Traktionsketten, FORSTGRIP FG 234 3/1 SP (28,1 – 26), Durchmesser des Ketengliedes: 12,5mm – 1 Paar Traktionsketten, FORSTGRIP FG 234 6/2 SP (28,1 – 26), Durchmesser des Ketengliedes: 15,5mm – 1 Paar
Fernbedienung TERRA FUNK FA7 (Start – Stopp Fahrzeug ,Funk-fahren, Winde, Heckschild, Gas +/-)
Kabine Drehsitz – mit mechanischem Schwenkwerk, Sitz BE-GE 31 mit Beheizung, Luftederung, Ventilation, Elbogenlehne (rechts, links) mit joystick Betätigung und Pedalen an der Drehpodeste Drehsitz – mit mechanischem Schwenkwerk, Sitz BE-GE 31 mit elektrischer Bremse, Beheizung, Luftederung, Ventilation, Elbogenlehne (rechts, links) mit joystick Betätigung und Pedalen an der Drehpodeste Sitzbezug (LKT) Mechanischer Schwenkwerk Klimaanlage Eberschpecher und autonomem Lüfter mit unabhängigem Kühler Radio mit CD und USB-Port, zwei Lautsprechern Schutz der Kabine mit Stahlschutzgittern Hintere Scheibe 1x Vordere Seitenscheibe 2x Hinteres Seitenfenster oben 1x Seitenfenster hinten inten 1x Oberer Türschutz 2x Unterer Türschutz 2x Seitliche Beleuchtung auf der Kabine – Arbeitsbeleuchtung LED 2×2 Stk Motor-Vorwärmung
Andere Anhängerkupplung 14 T Elektrohydraulisches Schnellkupplung mit dem Anschluss hinten nur mit Rückekran erhältlich Durchlaufmesser des Kraftstoffes Hydraulik Ölfülllung Bio Öl anstatt Mineralöl

Options

Winde

2х100 kN, zwei Seilgeschwindigkeiten, mit manuellem Antrieb, elektrohydraulisch gesteuert. Lamellenkupplung, max. Seilgeschwindigkeit 1,2 m/s, Seilfassungsvermögen 12 mm / 90 m, oder 13 mm / 75 m
2х100 kN, zwei Seilgeschwindigkeiten mit automatischer Umschaltung, elektrohydraulisch gesteuert. Lamellenkupplung, max. Seilgeschwindigkeit 1,2 m/s, Seilfassungsvermögen 12 mm / 140 m, oder 13 mm / 120 m
2х120 kN, zwei Seilgeschwindigkeiten mit automatischer Umschaltung, elektrohydraulisch gesteuert. Lamellenkupplung, max. Seilgeschwindigkeit 1,2 m/s, Seilfassungsvermögen 12 mm / 140 m, oder 13 mm / 120 m
Anslagkette 2m WN-G10-8×24 + KSRV-8-G10
Anslagkette 2,5m WN-G10-8×24 + KSRV-8-G10
Anslagkette 2m WN-G10-10×235 + KSRV-10-G10
Anslagkette 2,5m WN-G10-10×235 + KSRV-10-G10
Seilgleitöse GBGV 7/8-G10 10 pcs (2×5)
Seilgleitöse GBGV 10-G10 10 pcs (2×5)

Achsen

NAF

Heckschild

Heckschild absenkbar, mit niedrigem Rollenträger, Seileinlaufrollen und Schutzbögen
Heckschild mit Seilrollen und Schutzbögen, absenkbar mit niedrigem Rollenträger und Drehrunge
Heckschild absenkbar mit Schwinge, mit niedrigem Rollenträger, Seilrollen und Klemmbank
Heckschild absenkbar, schwingenlos, mit eigenem Hubarm und Seilrollen (Französenschild)
Heckschild absenkbar, schwingenlos, mit eigenem Hubarm, Seilrollen und Klemmbank (Französenschild)

Frontpolterschild

Hydraulischer Stammhalter, elektrisch, mittels Joysticks betätigt
Werkzeugkiste montiert am Frontpolter – 2x

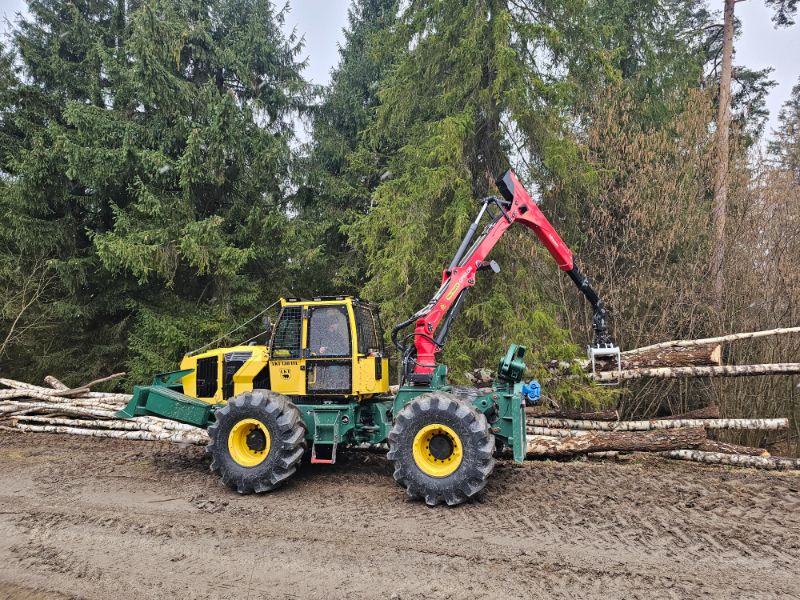

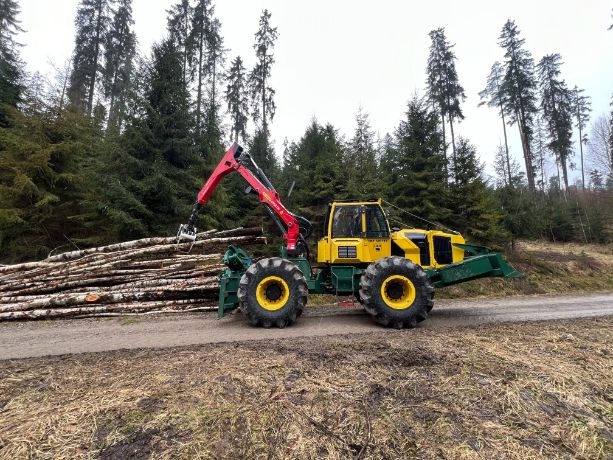

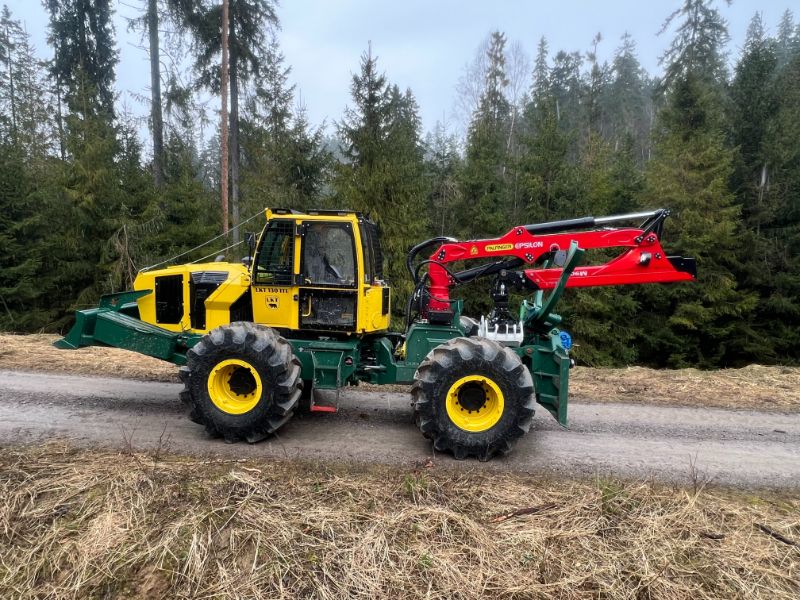

Rückekran

Rückekran M90 R80 Epsilon Palfinger, Reichweite 8,0 m, mit der Möglicheit der Zurűcklegung des Armes in Transportposition, mit Arbeitsdruck bis 220 bar, Schwimmstellungsventil, Stammkamm, Krankonsole, hydraulische Leitungen, elektrohydraulische. Lenkung aus der Fahrerkabine
Rückekran S 110 R80 Epsilon Palfinger, Reichweite 8,0 m, mit der Möglicheit der Zurűcklegung des Armes in Transportposition, mit Arbeitsdruck 205 bar, Schwimmstellungsventil, Stammkamm, Krankonsole, hydraulische Leitungen, elektrohydraulische Lenkung aus der Fahrekabine
Rückekran S 120 R80 Epsilon Palfinger, Reichweite 8,0 m, mit der Möglicheit der Zurűcklegung des Armes in Transportposition, mit Arbeitsdruck 225 bar, Schwimmstellungventil, Stammkamm, Krankonsole, hydraulische Leitungen, elektrohydraulische Lenkung aus der Fahrerkabine
Zusatzscheinwerfer – 2 Stk am Arm des Kranes
Greifer FG 37
Greifer FG 43S verstärkte Ausführung und für Kranmodell M/S
Greifer FG31R – für Transport der Biomasse, abschleppen von Holz nicht erlaubt

Reifen inklusive Felgen

Nokian 540/70 – 30
Alliance 540/70 – 30
Tianli 23,1 – 26
Tianli 28L – 26
Traktionsketten, FORSTGRIP FG 202 3/1 SP (18,4 – 30), Durchmesser des Ketengliedes: 12,5mm – 1 Paar
Traktionsketten, FORSTGRIP FG 202 3/2 SP (18,4 – 30), Durchmesser des Ketengliedes: 12,5mm – 1 Paar
Traktionsketten, FORSTGRIP FG 206 3/1 SP (540/70 – 30), Durchmesser des Ketengliedes: 12,5mm – 1 Paar
Traktionsketten, FORSTGRIP FG 206 3/2 SP (540/70 – 30), Durchmesser des Ketengliedes: 12,5mm – 1 Paar
Traktionsketten, FORSTGRIP FG 220 3/1 SP (23,1 – 26), Durchmesser des Ketengliedes: 12,5mm – 1 Paar
Traktionsketten, FORSTGRIP FG 220 6/1 SP (23,1 – 26), Durchmesser des Ketengliedes: 15,5mm – 1 Paar
Traktionsketten, FORSTGRIP FG 234 3/1 SP (28,1 – 26), Durchmesser des Ketengliedes: 12,5mm – 1 Paar
Traktionsketten, FORSTGRIP FG 234 6/2 SP (28,1 – 26), Durchmesser des Ketengliedes: 15,5mm – 1 Paar

Fernbedienung

TERRA FUNK FA7 (Start – Stopp Fahrzeug ,Funk-fahren, Winde, Heckschild, Gas +/-)

Kabine

Drehsitz – mit mechanischem Schwenkwerk, Sitz BE-GE 31 mit Beheizung, Luftederung, Ventilation, Elbogenlehne (rechts, links) mit joystick Betätigung und Pedalen an der Drehpodeste
Drehsitz – mit mechanischem Schwenkwerk, Sitz BE-GE 31 mit elektrischer Bremse, Beheizung, Luftederung, Ventilation, Elbogenlehne (rechts, links) mit joystick Betätigung und Pedalen an der Drehpodeste
Sitzbezug (LKT)
Mechanischer Schwenkwerk
Klimaanlage Eberschpecher und autonomem Lüfter mit unabhängigem Kühler
Radio mit CD und USB-Port, zwei Lautsprechern
Schutz der Kabine mit Stahlschutzgittern
- Hintere Scheibe 1x
- Vordere Seitenscheibe 2x
- Hinteres Seitenfenster oben 1x
- Seitenfenster hinten inten 1x
- Oberer Türschutz 2x
- Unterer Türschutz 2x
Seitliche Beleuchtung auf der Kabine – Arbeitsbeleuchtung LED 2×2 Stk
Motor-Vorwärmung

Andere

Anhängerkupplung 14 T
Elektrohydraulisches Schnellkupplung mit dem Anschluss hinten nur mit Rückekran erhältlich
Durchlaufmesser des Kraftstoffes
Hydraulik Ölfülllung Bio Öl anstatt Mineralöl

Zusatzausstattung

Durchzienhungs – abästungsgerät
Dreipunkt-Kraftheber

Zusatzausstattung zu LKT 130
Anhänger Typ 1042 – mit kurzem Deisel für LKT, mit Kran, Traglast 10 T, 2 x 4 Typ 1042 – mit kurzem Deisel für LKT, mit Kran, Traglast 10 T, 4 x 4 Typ 1442 – mit kurzem Deisel für LKT, mit Kran, Traglast 14 T, 2 x 4 Typ 1442 – mit kurzem Deisel für LKT, mit Kran, Traglast 14 T, 4 x 4
Baumschere Baumschere Nisula 175 E Baumschere Nisula 205 E Baumschere Nisula 285 E
Scheiben-bodenfräsen Scheiben-Bodenfräse TPF-1N Zweiplatten-Bodenfräse TPF-2
Dreipunkt-Kraftheber Dreipunkt-Kraftheber
